SONOFLEX 203 hangszigetelt flexibilis cső

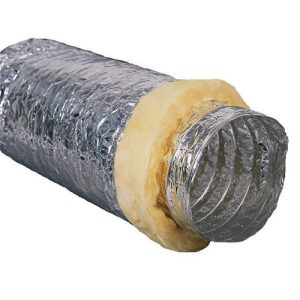

A SONOFLEX 25 hő,- és hangszigetelt légcsatorna, amely belülről mikroperforált ALUFLEX típusú csövet, kívülről alufólia borítást, a kettő között pedig szigetelőréteget tartalmaz. A sárga vagy rózsaszín üvegszálas szigetelés kifejezetten a flexibilis légcsatornákhoz lett kifejlesztve. Poliészter fólia található az üvegszál szigetelés és a belső cső között a pára lecsapódása ellen. Kör keresztmetszetű csatlakozáshoz közvetlenül illeszthető. Általában nem igényel speciális átalakító elemet.

Egyszerű, gyors telepítést tesz lehetővé. A telepítési sajátosságok szerinti ívek / kanyarulatok alakíthatóak ki alkalmazásukkal.

Alkalmazási terület

• A SONOFLEX 25 hajlékony légcsatornák a szellőző, légkondicionáló és légkezelő rendszerekhez használhatók, ahol követelmény a mechanikai szilárdság, a hő-, és tűzállóság, valamint a hangcsillapító képesség

Kivitel

• ALUFLEX típusú mikro-perforált belső légcsatorna, amely 2, egyenként 7μm vastagságú alumínium réteget, és 2, egyenként 12 μm vastagságú poliészter réteget tartalmaz, így a teljes vastagsága ragasztással: 48.5 μm
• Alufólia külső borítás, 2 egyenként 12 μm vastagságú poliészter réteget tartalmaz üvegszál erősítéssel, így a teljesa vastagság: 30 μm
• Tűzállóság: 1 osztály UL 723 ASTM E-84 szerint
• Poliészter fólia a belső cső és a szigetelés között. Méretsor: 82 mm - 560 mm
• Drót sűrűség: egy acél spirál rugó különböző vastagságban és osztásban 25mm (Ø82-90mm), 36mm (Ø102-560mm)
• Szín: Alumínium

Műszaki jellemzők

• Hőmérséklet tartomány : - 30°C-tól +140 °C-ig
• Légsebesség (max.): 25 m/s
• Üzemi nyomás (max.): +1500 Pa (+ 150 mm vo.)
• Hajlítási sugár: 0.54 x D + 25mm
• Nyomásveszteség: lásd diagram
• Méretsor: NA 82 mm - NA 560 mm
• Tűzállóság: LNE minősítés M1
• Műszaki engedély szám: F050918 - Cemate/6
• A termék nem tartalmaz PVC-t, mérgező gőzt és megfelel a tűzvédelmi előírásoknak

Vegyi ellenállás

• Jó az ellenálló képessége szerves oldószerekkel szemben
• Mérsékelten ellenálló a savas és lúgos közegekkel szemben

Statikus tulajdonságok

• A SONOFLEX 25 légcsatorna nem alkalmazható olyan helyen, ahol statikus feltöltődés veszélye áll fenn

Korlátozások

• A SONOFLEX 25 légcsatornák nem alkalmasak magas savtartalmú levegő szállítására
• A SONOFLEX 25 nem alkalmazható nyílt tűzhelyek, vagy olajtüzelésű kazánok égéstermékének elvezetésére

  Szerelhetőség

• A csatlakozás a szellőzési rendszer és a csatlakozó doboz között alumínium felxibilis hő- és hangszigetelt légcsatornával történhet, az M1/M1 francia szabvány szerint. A külső borítás erősített a repedések ellen.

  Kiszerelés

• Minden standard méret 10 m hosszban egy 120 cm hosszú kartondobozba préselve.
• Igény szerint méteres kiszerelésben is kapható
