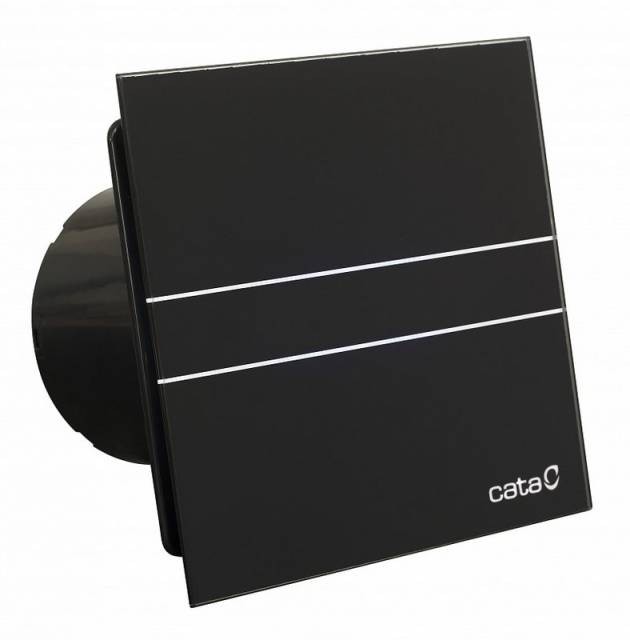

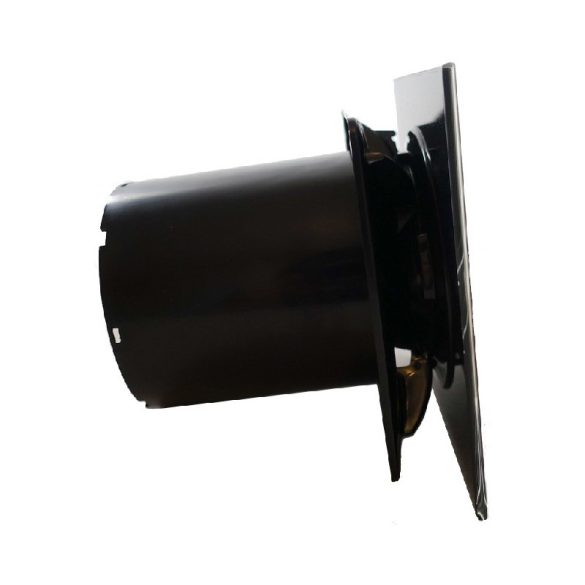

Dekoratív külsejű elszívó ventilátor, kis- és közepes helyiségek szellőztetésére.
Golyóscsapágyas motor. Fekete kiszerelésben.
TERMÉK LEÍRÁS:

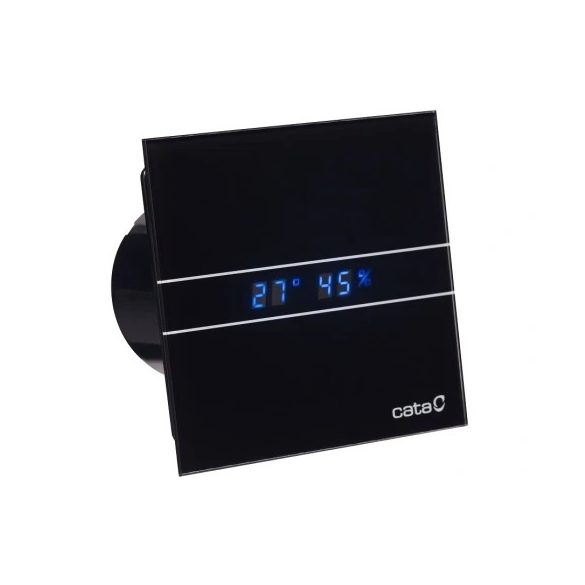

A könnyen levehető és tisztítható üveg előlapon digitális kijelző mutatja a helyiség aktuális hőmérsékletét, valamint páratartalmát. A golyóscsapágyas motornak köszönhetően oldalfalra és mennyezetre egyaránt szerelhető. Rendkívül alacsony energia fogyasztás, és csendes működés jellemzi. A beépítéshez 10cm átmérőjű lyukat szükséges a falon vagy a mennyezeten kialakítani. A beépített időkapcsoló és páraérzékelő segítségével beállíthatjuk az utószellőztetés időtartamát, valamint azt a páratartalmat, amelynél a ventilátor automatikusan elindul. Ezen felül a ventilátor egy mikrokapcsoló segítségével állandó üzemre is átkapcsolható.
MŰSZAKI ADATOK:
Üveg előlap színe: fekete
Légszállítás: 115/36m3/h
Csőcsatlakozás mérete: na100mm
Teljesítmény: 8/4W
Zajszint: 31/17dB(A)
Feszültség: 230V
Védettség: IP44
AJÁNLOTT:
- rövid csőszakaszhoz (max. 1,5m)
- falon belüli szakaszon merev csővel szerelve
- külső falra szellőzőrács rovarhálóval (visszacsapószelep is ajánlott a hideg ill. külső szagok bejövetelének megakadályozása érdekében)
1,5m-nél nagyobb csőszakaszhoz nem ajánlott.
IP-VÉDETTSÉGI TÁBLÁZAT
Példa a védettségi fokozat megadására: pl. IP 43:
Első jelzőszám = 4:
1,0 mm vagy annál nagyobb átmérőjű idegen tárgyak ellen védett
Második jelzőszám = 3:
Vízpermet ellen védett
|
Első
jelzőszám
|
Megnevezés
|
Magyarázat
|
|
1
|
50 mm vagy annál nagyobb átmérőjű idegen tárgyak ellen védett
|
Az 50 mm golyóátmérőjű tárgyszondának nem szabad teljesen behatolnia1).
|
|
2
|
12,5 mm vagy annál nagyobb átmérőjű idegen tárgyak ellen védett
|
A 12,5 mm golyóátmérőjű tárgyszondának nem szabad teljesen behatolnia1).
A 80 mm hosszú, ízelt vizsgálóujjnak teljes hosszban be szabad hatolnia, a megfelelő távolságot azonban be kell tartani.
|
|
3
|
2,5 mm vagy annál nagyobb átmérőjű idegen tárgyak ellen védett
|
A 2,5 mm golyóátmérőjű tárgyszondának egyáltalán nem szabad behatolnia1).
|
|
4
|
1,0 mm vagy annál nagyobb átmérőjű idegen tárgyak ellen védett
|
A 1,0 mm golyóátmérőjű tárgyszondának egyáltalán nem szabad behatolnia1).
|
|
5
|
Por ellen védett
|
Teljes mértékben nincs megakadályozva a por behatolása, de olyan mennyiségű pornak nem szabad behatolnia, amely hátrányosan befolyásolhatja a készülék kielégítő működését vagy a biztonságot.
|
|
6
|
Porzáró
|
A házban fennálló 20 mbar vákuum esetén nincs porbehatolás.
|
Víz elleni védelem mértéke: második jelzőszám
|
Második
jelzőszám
|
Megnevezés
|
Magyarázat
|
|
1
|
Csepegő víz ellen védett
|
A függőlegesen leeső vízcseppek nem okozhatnak károkat.
|
|
2
|
Csepegő víz ellen védett, ha a ház max. 15°-ban meg van döntve
|
A függőlegesen leeső vízcseppek nem okozhatnak károkat, ha a ház a függőlegeshez képest mindkét irányban max. 15°-ban meg van döntve.
|
|
3
|
Vízpermet ellen védett
|
A függőlegeshez képest mindkét irányból max. 60°-os szögben permetezett víz nem okozhat károkat.
|
|
4
|
Fröccsenő víz ellen védett
|
Bármely irányból a házra fröccsenő víz nem okozhat károkat.
|
|
5
|
Vízsugár ellen védett
|
Bármely irányból a házra irányított vízsugár nem okozhat károkat.
|
|
6
|
Erős vízsugár ellen védett
|
Bármely irányból a házra irányított erős vízsugár nem okozhat károkat.
|
|
7
|
Átmeneti víz alá merítés hatásai ellen védett
|
Káros mennyiségű víznek nem szabad behatolnia, ha a házat szabványban megszabott nyomáson és ideig átmenetileg víz alá merítik.
|
|
8
|
Tartós víz alá merítés hatásai ellen védett
|
Káros mennyiségű víznek nem szabad behatolnia, ha a házat a gyártó és a felhasználó közötti megállapodásban rögzített feltételek mellett tartósan víz alá merítik. A
feltételeknek a 7. jelzőszámnál megszabottaknál szigorúbbaknak kell lenniük.
|
|
9
|
Víz nagynyomású gőzsugárral végzett tisztítás esetén
|
Bármely irányból a házra irányított, igen nagy nyomású vízsugár nem okozhat károkat.
|
